Клеммные блоки КБ 10, КБ 25, КБ 63
Клемные блоки применяются для присоединения и ответвления проводников из меди, алюмомедных, алюминиевых сплавов в
электрических цепях переменного тока частотой 50 и 60Гц напряжением до 660в и постоянного тока до 440В.
Технические характеристики КБ 10, КБ 25, КБ 63
| Клемный блок КБ 10-4П, КБ 25-4П |
|
| Технические условия |
ТУ 3424-003-03965778-97 |
| Напряжение, ток |
~660B, -440B/10A |
| Наборность, клемм |
по требованию заказчика, до 99 |
| Сечение и материал присоединяемого проводника мм2. |
Cu/ Al |
0,5…4,0/ 2,5…4,0 |
| Исполнение выводов |
винт-винт |
| Климатическое исполнение |
У3; Т3 |
| Количество клемм |
Число колодок крепления |
| 1…17 |
- |
| 18…35 |
1 |
| 36…53 |
2 |
| 54…71 |
3 |
| 72…89 |
4 |
| 90…99 |
5 |
| Клемный блок КБ 63-16П |
КБ 63-16П |
| Технические условия |
ТУ 3424-003-03965778-97 |
| Напряжение, ток |
~660B, -440B/63A |
| Наборность, клемм |
по требованию заказчика, до 99 |
| Сечение и материал присоединяемого проводника мм2. |
Cu/ Al |
2,5…16,0/ 2,5…16,0 |
| Исполнение выводов |
винт-винт |
| Климатическое исполнение |
У3; Т3 |
| Количество клемм |
Число колодок крепления |
| 1…17 |
- |
| 18…35 |
1 |
| 36…53 |
2 |
| 54…71 |
3 |
| 72…89 |
4 |
| 90…99 |
5 |

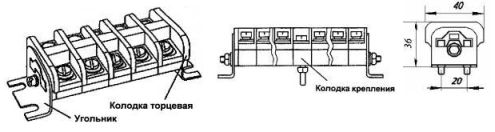

| Изделие комплектуется: колодкой торцевой, 2-я угольниками, шпилькой и колодками крепления |
Обратите внимание, проводник крепится посредством комбинации винт+шайба пружинная (гровер)+шайба плоская. Более распространен и
удобен для монтажа клеммный блок КБ с арочной шайбой
| |
|
|
|
 |
|
