Реле РСВм-01-1, РСВм-01-3, РСВм-01-4, РСВм-01-5

РСВм-01-1, РСВм-01-3, РСВм-01-4, РСВм-01-5

Реле РСВм-01-1, РСВм-01-3, РСВм-01-4, РСВм-01-5 предназначены для применения в схемах релейной защиты и автоматики энергетических систем и в промышленной аппаратуре различного назначения для получения выдержек времени при включении реле под напряжение. Реле используются в устройствах, от которых требуются повышенная устойчивость к механическим воздействиям.

Реле выполнено с использованием микропроцессорной и микроэлектронной базы. Элементы схемы установлены на печатной плате, которые размещены внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха. На лицевой плите указана упрощенная схема подключения реле. Для исполнения на 380 В снаружи корпуса размещается выносной резистор (входит в комплект поставки). Для исполнения в малогабаритном универсальном корпусе имеется возможность установки реле на DIN рейку типа TS35/15 (шириной 35 мм).

Условия эксплуатации РСВм-01-1, РСВм-01-3, РСВм-01-4, РСВм-01-5

Высота над уровнем моря не более 2000 м.
Верхнее рабочее и предельное значение температуры окружающей среды воздуха плюс 55 °C.
Нижнее рабочее и предельное значение температуры окружающей среды воздуха минус 40 °C, для исполнения О минус 10 °C.
Верхнее значение относительной влажности не более 80 % при 25°C, для исполнения О - 80 % при 33 °C.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы.
Место установки реле должно быть защищено от попадания брызг воды, масел, эмульсий, а также от прямого воздействия солнечной радиации.

Структура условного обозначения РСВм-01-1, РСВм-01-3, РСВм-01-4, РСВм-01-5, маркировка.
РСВм- 01- XXX- X- X4


1 2 3 4


где РНС – реле статическое напряжения;
1 – порядковый номер разработки:
14 – реле максимального напряжение с питанием от цепей напряжения оперативного постоянного тока;
15 – реле максимального напряжение с питанием от цепей напряжения оперативного переменного тока;
16 – реле минимального напряжение с питанием от цепей напряжения оперативного постоянного тока;
17 – реле минимального напряжение с питанием от цепей напряжения оперативного переменного тока;
2 – максимальная уставка по напряжению:
23 – 30 В, 50 Гц;
25 – 37,5 В, 50 Гц;
28 – 100 В, 50 Гц;
30 – 125 В, 50 Гц;
33 – 200 В, 50 Гц;
50 – 30 В, 60 Гц;
52 – 37,5 В, 60 Гц;
55 – 100 В, 60 Гц;
57 – 125 В, 60 Гц;
59 – 200 В, 60 Гц;
3 – вид и способ присоединения внешних проводников:
1 – переднее присоединение с винтовыми зажимами;
5 – заднее присоединение с винтовыми зажимами;
4 – климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150;
где РСВм – реле статическое времени; м - модернизированное;
1 -01 – порядковый номер разработки.
2- обозначение модификации:
1 – одноцепное, 75 минут, дискретность 1%;
3 – трёхцепное (три контакта с независимой выдержкой времени) 80 часов, дискретность 1%;
4 – одноцепное, 100 часов, дискретность 0,1%;
5 – циклическое - с раздельной регулировкой длительности импульса и паузы
3-номинальное напряжение питания постоянного тока:
24 В; 48 В; 60 В; 110 В; 220 В;
-номинальное напряжение питания переменного тока:
100 В; 127 В; 220 В; 380 В.
4- вид присоединения внешних проводников:
1 – переднее;
3 – заднее шпилькой (только для исполнения в корпусе «СУРА»);
5 – заднее винтом.
5- климатическое исполнение УХЛ или О (тропическое), категория размещения (4) по ГОСТ 15150.

Технические характеристики РСВм-01-1, РСВм-01-3, РСВм-01-4, РСВм-01-5

Наименование параметра типы реле
РСВм-01-1 РСВм-01-3 РСВм-01-4 РСВм-01-5
Управляющее воздействие подача напряжения

Номин. напряжение постоянного и
переменного тока

100.110.220.380* 100.110.220.380* 100.110.220.380* 100.110.220.380*
выходные контакты:
- замыкающий с выдержкой времени  1 -
- размыкающий с выдержкой времени   1 -
- переключающий с выдержкой времени  - 2
- переключающий без выдержки времени  - -
Способ регулировки выдержки времени      ступенчатый
 предел уставок, мин  0,075с-5000мин 0,075с-5000мин 0,1с-100час 0,1с-100час  0,1с-120час
Диапазоны регулирования уставок 1  (0,075-7,5)с,мин (0,075-7,5)с,мин  (0,1-10)с (0,1-12)с
2 (0,75-7,5)с,мин  (0,75-7,5)с,мин  (0,1-10)мин  (0,1-12)мин
3 (4-500)с,мин (4-500)с,мин (0,1-10)ч  (0,1-12)ч
4  (40-5000)с,мин  (40-5000)с,мин  (0,1-100)с,мин,ч  (0,1-120)с,мин,ч

Дискретность регулирования уставки

по диапазонам:

1 0,0625 с,мин 0,0625 с,мин 0,01 с 0,1 с
2 0,625 с,мин 0,625 с,мин 0,01 мин 0,1 мин
3 4 с,мин 4 с,мин 0,01 ч 0,1 ч
4 40 с,мин 40 с,мин 0,1 с,мин,ч 0,1 с,мин,ч
класс точности 0,25

Потребляемая мощность реле
при напряжении пост. тока не более Вт

110 В 2,5
220 В 3,5
110 В 7,5
 220 В 10,5
110 В 5,0
220 В 5,5
110 В 2
220 В 3

Потребляемая мощность реле при
напряжении перем. тока не более ВА

100 В 3,0
220 В 5,0
100 В 9,0
220 В 15,0
100 В 5,0
220 В 7,0
100 В 2
220 В 3
Потребл. мощн. при напр. перем. тока 380 В      20

Длительно допустимый ток контактов
выходных органов не менее, А

 8 16  16

Коммутационная способность контактов реле:
- при напряжении от 24 до 250 В в цепях постоянного
тока с постоянной времени индуктивной
нагрузки не более 0,3 сек, при токе до 1 A, Вт
- в цепях переменного тока с коэффициентом мощности
не менее 0,3, при токе до 6 A, ВА

 48

750

 48

1500

48

750

48

1500

Механическая износостойкость, циклы ВО, не менее     30 000 000
Коммутационная износостойкость, циклы ВО, не менее      6 500
  Габаритные размеры
- в унифицированном копусе «СУРА»
- в универсальном корпусе

67х138х100
70x87x100

65x138x147
70x87x100
67х138х100
70x87x100
65x138x147
70x87x100
  Масса реле, кг, не более
- в унифицированном копусе «СУРА»
- в универсальном корпусе
0,8
 0,2

380* Для использования реле РСВм-01-4 в сети с номинальным на напряжением 380 В используется реле на напряжение 220 В, последовательно в цепь питания реле должен быть включён внешний балластный резистор, поставка которого осуществляется комплектно.

Габаритные, установочные и присоединительныеразмеры реле типа РСВм-01-3 в унифицированном корпусе «СУРА»

Рис.1. Габаритные, установочные и присоединительныеразмеры реле типа РСВм-01-3 в унифицированном корпусе «СУРА» .
а - переднее присоединение; б - заднее присоединение.

Габаритные, установочные и присоединительныеразмеры реле типа РСВм-01-1 и РСВм-01-4 в унифицированном корпусе «СУРА»

Рис.2.   Габаритные, установочные и присоединительныеразмеры реле типа
РСВм-01-1 и РСВм-01-4 в унифицированном корпусе «СУРА»
а - переднее присоединение; б - заднее присоединение.

Габаритные, установочные и присоединительные размеры реле типа    РСВм-01-3 и РСВм-01-5 в малогабаритном универсальном корпусе.





Рисунок 3. Габаритные, установочные и присоединительные размеры реле типа

РСВм-01-3 и РСВм-01-5 в малогабаритном универсальном корпусе.

Габаритные, установочные и присоединительные размеры реле    типа РСВм-01-3 и РСВм-01-5 в малогабаритном универсальном корпусе.



Рисунок 4.  Габаритные, установочные и присоединительные размеры реле

типа РСВм-01-3 и РСВм-01-5 в малогабаритном универсальном корпусе.

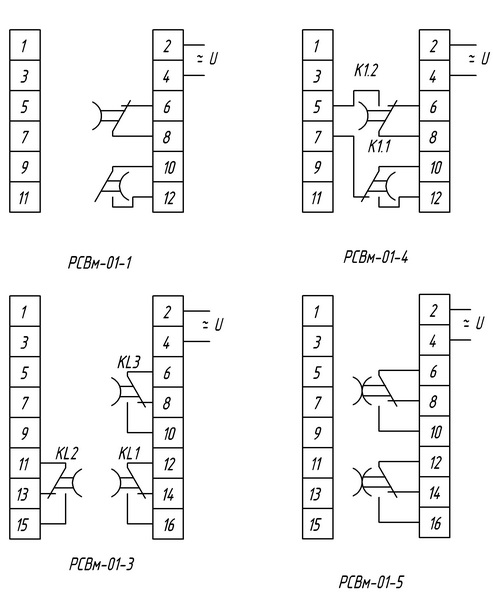

                  схема подключения

схема подключения реле РСВм-01

"Предшественник" серии РСВм-01-1, РСВм-01-3, РСВм-01-4, РСВм-01-5 - РСВ-01-1, РСВ-01-3, РСВ-01-4, РСВ-01-5.
