ЗН18-2,5П25 и БЗН18-2,5П25




Зажим наборный проходной ЗН18-2,5П25
ЗН18-2,5П25

Серия зажимов наборных проходных ЗН18-2,5П25 и блоков зажимов наборных проходных БЗН18-2,5П25 используется в качестве комплектующего изделия для подсоединения и ответвления проводников, изготовленных из меди и сплавов на ее основе.

Чертеж, технические характеристики ЗН18-2,5П25

чертеж ЗН18

ЗН18-2,5П25-Д/Д
Технические условия ТУ 3424-014-03965778-2000
Напряжение, ток ~660B, -440B/25A
Сечение и материал присоединяемого проводника мм2. Cu 0,5…2,5
Исполнение выводов винт-винт
Климатическое исполнение У3; Т3
Д/Д - предназначен для соединения проводника винтом к гнездовому выводу с двух сторон.

Блок зажимов наборных проходных БЗН18-2,5П25
БЗН18-2,5П25
Блок зажимов наборных проходных БЗН18-2,5П25 набирается из зажимов наборных проходных ЗН18-2,5П25 на рейке и фиксируется посредством прижима П1 и перегородкой ПА1. Наборность клем от 3 до 44.

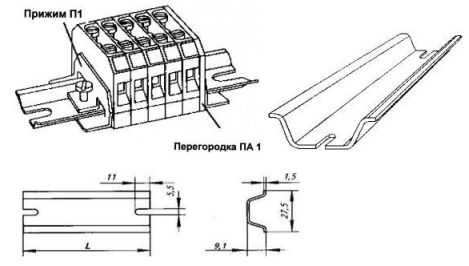

Чертеж, технические характеристики БЗН18-2,5П25

чертеж БЗН18
БЗН18-2,5П25
Технические условия ТУ 3424-014-03965778-2000
Напряжение, ток ~660B, -440B/25A
Наборность, клемм 3…44
Сечение и материал присоединяемого проводника мм2. Cu 0,5…2,5
Исполнение выводов винт-винт
Климатическое исполнение У3; Т3
Д/Д - предназначен для соединения проводника винтом к гнездовому выводу с двух сторон.
Изделие комплектуется:перегородкой ПА 1, 2-я прижимами и рейкой необходимой длины.
